Čo je to 12-kolíkové tesnenie drôtu pre elektrický konektor?

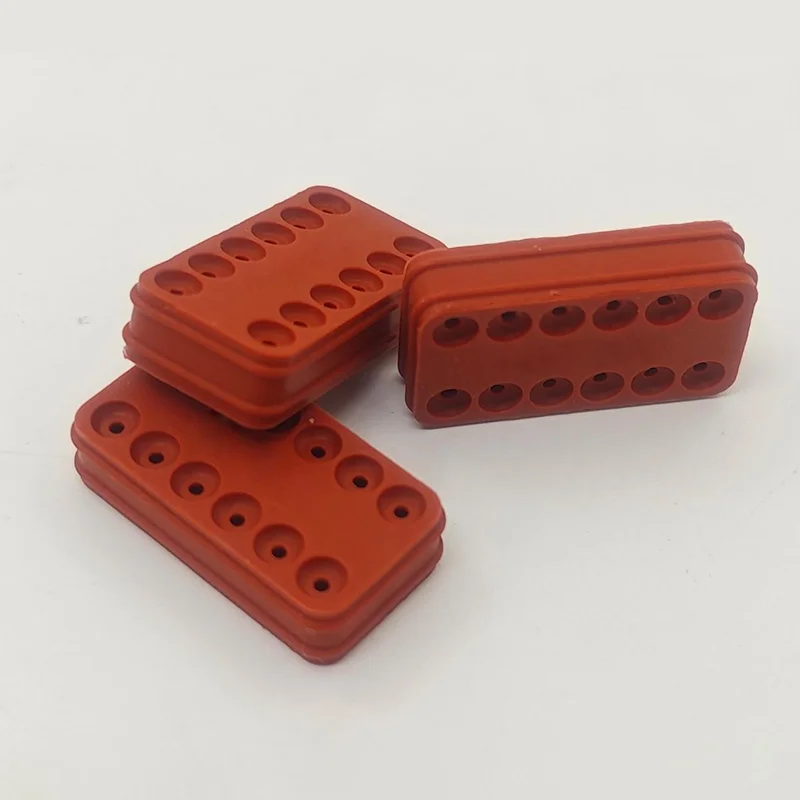

A 12-kolíkové tesnenie drôtu pre elektrický konektorje tesniaci prvok určený pre elektrický konektor obsahujúci dvanásť jednotlivých pozícií pripojenia. Jeho primárnym účelom je utesniť oblasť, kde vodiče prechádzajú do krytu konektora, čím pomáha zabrániť tomu, aby sa nežiaduce látky dostali k vnútorným svorkám.
Na rozdiel od samotného krytu konektora je tesnenie drôtu zvyčajne relatívne malý elastomérny komponent. Jeho výkon do značnej miery závisí od rozmerovej presnosti, materiálových charakteristík, kompatibility priemeru drôtu, kompresie a geometrie dutiny konektora.
V praktických aplikáciách tesnenie spolupracuje s krytom konektora, svorkami, vodičmi, uzamykacími mechanizmami a inými tesniacimi prvkami. Kompletný tesniaci systém preto nemôže byť hodnotený samotnou gumovou zložkou. Tesnenie drôtu musí presne zodpovedať dizajnu konektora a rozmerom kábla.
Pre viackolíkové elektrické systémy je utesnenie každého vstupného bodu vodiča obzvlášť dôležité, pretože malý otvor okolo kábla sa môže stať vstupnou cestou pre vlhkosť, prach, olej alebo iné nečistoty. V priebehu času môže kontaminácia prispieť ku korózii, nestabilnému elektrickému výkonu, problémom s izoláciou alebo predčasnému zlyhaniu komponentov.
Kľúčový bod:12-kolíkové drôtené tesnenie nie je len gumený krúžok. Ide o precízny tesniaci komponent, ktorý musí spolupracovať s krytom konektora a drôtom, aby vytvoril spoľahlivú environmentálnu bariéru.
Ako je štruktúrované 12-kolíkové tesnenie drôtu?
Typické tesniace riešenie 12-kolíkového konektora môže obsahovať viacero tesniacich plôch zodpovedajúcich jednotlivým dutinám drôtu. V závislosti od konštrukcie konektora môže byť tesnenie vyrobené ako samostatné drôtové tesnenie, viacdutinový tesniaci komponent alebo iná špecializovaná konfigurácia.
Tesniaca oblasť sa normálne spolieha na kontrolovanú interferenciu medzi elastomérom a okolitými komponentmi konektora. Keď je drôt vložený správne, tesniaci okraj alebo tesniaci povrch sú stlačené okolo plášťa drôtu, pričom zostávajú bezpečne umiestnené vo vnútri dutiny konektora.
Medzi najdôležitejšie štrukturálne faktory zvyčajne patria:
- Vnútorný priemer:Musí presne zodpovedať príslušnému priemeru drôtu alebo kábla.
- Vonkajší priemer:Musí zapadnúť do dutiny konektora bez nadmernej deformácie.
- Tesniace pery:Zabezpečte kontrolovaný kontakt okolo povrchu drôtu.
- Retenčné vlastnosti:Pomôžte udržať tesnenie správne umiestnené počas montáže.
- Hrúbka materiálu:Ovplyvňuje kompresiu, flexibilitu a dlhodobé tesniace vlastnosti.
- Celková geometria:Musí zodpovedať konfigurácii krytu konektora a koncovky.
Pretože malé rozmerové odchýlky môžu ovplyvniť tesniaci výkon, presné lisovanie a konzistentná kontrola kvality sú dôležité pre výrobné aplikácie.
Čo robí 12-kolíkové drôtené tesnenie?
Hlavnou funkciou je vytvorenie environmentálnej bariéry okolo miesta vstupu drôtu. Jeho praktická hodnota však presahuje jednoduchú hydroizoláciu.
| Funkcia | Účel | Typický úžitok |
|---|---|---|
| Ochrana proti vlhkosti | Obmedzuje vniknutie vody cez otvory drôtu | Znižuje elektrické problémy súvisiace s vlhkosťou |
| Ochrana proti prachu | Obmedzuje kontamináciu časticami | Pomáha udržiavať čistejšie dutiny konektorov |
| Odolnosť voči kontaminantom | Poskytuje bariéru proti vybraným environmentálnym kontaminantom | Zlepšuje životnosť konektora |
| Tesnenie rozhrania drôtu | Udržuje kontakt medzi tesnením a plášťom drôtu | Podporuje dôslednú ochranu životného prostredia |
| Podpora vibrácií | Udržuje tesniaci kontakt počas mechanického pohybu | Pomáha znižovať úniky spôsobené vibráciami |
| Teplotná odolnosť | Zachováva tesniace vlastnosti v rámci špecifikovaného teplotného rozsahu | Podporuje prevádzku v náročných prostrediach |
Skutočná úroveň ochrany závisí od celého systému konektorov vrátane dizajnu krytu, stavu spojenia, rozmerov vodičov, materiálu tesnenia, kvality montáže a požiadaviek na testovanie. Preto by tesnenie nemalo byť nikdy špecifikované nezávisle od zamýšľaného konektorového systému.
Aké materiály sa bežne používajú?
Výber materiálu je jedným z najdôležitejších rozhodnutí pri vývoji alebo kúpe tesnenia drôtu. Rôzne elektrické prostredia vystavujú tesniace komponenty rôznym kombináciám teploty, vlhkosti, olejov, chemikálií, vibrácií a mechanického namáhania.
| Typ materiálu | Typické vlastnosti | Potenciálne aplikácie |
|---|---|---|
| Silikónová guma | Flexibilný, dobrý teplotný výkon, vhodný pre mnoho aplikácií elektrického tesnenia | Automobilový priemysel, snímače, elektrické konektory |
| EPDM | Dobrá odolnosť voči poveternostným vplyvom a vplyvom prostredia | Vonkajšie a automobilové aplikácie |
| NBR | Užitočné tam, kde sa vyžaduje odolnosť voči určitým olejom a látkam na báze ropy | Priemyselné a automobilové prostredie |
| FKM | Vysoká chemická a teplotná odolnosť pre náročné prostredia | Špecializované automobilové a priemyselné systémy |
Silikónová guma sa často považuje za utesnenie elektrických konektorov, pretože jej flexibilita umožňuje prispôsobiť sa plášťom drôtu pri zachovaní tesniaceho kontaktu pri zmenách teploty. Správny materiál by sa však mal vždy vyberať podľa aktuálneho prevádzkového prostredia, a nie jednoducho zvoliť najbežnejšie používanú možnosť.
Tip na výber materiálu:Pred potvrdením gumovej zmesi spolu vyhodnoťte teplotu, chemickú expozíciu, kompresné správanie, kompatibilitu plášťa drôtu, očakávanú životnosť a podmienky prostredia.
Čo treba zvážiť pri výbere?
Výber 12-kolíkového tesnenia drôtu zahŕňa viac než len dodržanie počtu pozícií konektora. Kupujúci a inžinieri by mali pred zadaním výrobnej objednávky potvrdiť úplné rozmerové a environmentálne požiadavky.
-
Priemer drôtu
Potvrďte skutočný vonkajší priemer izolácie drôtu. Tesnenie navrhnuté pre výrazne odlišný priemer môže spôsobiť nedostatočné stlačenie alebo nadmernú montážnu silu. -
Rozmery dutiny konektora
Vonkajšia geometria tesnenia musí presne zodpovedať dutine konektora. -
Gumený materiál
Vyberte zmes podľa teploty, vlhkosti, chemikálií, olejov, vystavenia UV žiareniu a ďalších faktorov prostredia. -
Tvrdosť
Tvrdosť gumy ovplyvňuje silu vkladania, kompresiu, pružnosť a tesniaci kontakt. -
Rozsah teplôt
Očakávané minimálne a maximálne prevádzkové teploty by mali byť definované pred schválením materiálu. -
Požiadavka na ochranu životného prostredia
Určite požadovanú úroveň ochrany životného prostredia pre kompletnú zostavu konektora. -
Proces montáže
Manuálne vkladanie, automatizovaná montáž zväzku, krimpovanie koncoviek a párovanie konektorov môžu klásť na tesnenie rôzne požiadavky. -
Objem výroby
Veľkoobjemové projekty môžu odôvodniť špecializované nástroje a optimalizované lisovacie procesy, zatiaľ čo aplikácie s malým objemom si môžu vyžadovať rôzne stratégie vývoja.
Kde sa používajú 12-kolíkové drôtené tesnenia?
12-kolíková tesniaca konfigurácia môže byť použitá všade tam, kde je potrebné, aby cez konektor prešlo viacero elektrických obvodov pri zachovaní ochrany životného prostredia.
- Automobilové káblové zväzky:Motorové priestory, elektronika karosérie, osvetľovacie systémy, snímače, riadiace moduly a ďalšie elektrické systémy vozidla.
- Elektrické vozidlá:Vybrané nízkonapäťové elektrické rozhrania, snímače, riadiace systémy a pomocné elektrické zariadenia.
- Priemyselné vybavenie:Stroje, automatizačné systémy, riadiace skrine, snímače, motory a mobilné zariadenia.
- Poľnohospodárske stroje:Zariadenie vystavené blatu, dažďu, prachu, vibráciám a teplotným zmenám.
- Stavebné stroje:Ťažké zariadenia vyžadujúce odolné elektrické pripojenie v náročných vonkajších prostrediach.
- Vonkajšie elektrické systémy:Zariadenia vystavené dažďu, prachu, vlhkosti a meniacim sa podmienkam prostredia.
- Špecializované elektronické zariadenia:Aplikácie vyžadujúce kompaktné viacokruhové vedenie s environmentálnym tesnením.
Presná aplikácia určuje požadovaný materiál, rozmery, tesniacu štruktúru a metódu validácie. Komponent vhodný pre chránený vnútorný riadiaci systém nemusí byť vhodný pre exponovaný motorový priestor alebo vysokovýkonný vonkajší stroj.
Ako by sa malo nainštalovať tesnenie drôtu?
Správna inštalácia je nevyhnutná, pretože aj kvalitné tesnenie môže stratiť svoju účinnosť, ak je poškodené, nesprávne umiestnené alebo spárované s nevhodným drôtom.
- Skontrolujte tesnenie:Skontrolujte zárezy, praskliny, deformácie, praskliny, znečistenie alebo iné viditeľné chyby.
- Potvrďte kompatibilitu drôtu:Skontrolujte, či priemer drôtu zodpovedá špecifikovanému rozsahu tesnenia.
- Pripravte drôt:Uistite sa, že plášť drôtu je čistý a nepoškodený.
- Umiestnite tesnenie správne:Uistite sa, že tesniaci prvok je orientovaný podľa konštrukcie konektora.
- Opatrne vložte terminál:Zabráňte roztrhnutiu alebo zrolovaniu tesniaceho okraja počas zasúvania koncovky.
- Overte uchovanie terminálu:Skontrolujte, či terminál dosiahol správnu polohu a uzamykací mechanizmus.
- Skontrolujte konečnú montáž:Pred testovaním skontrolujte polohu tesnenia a stav spojenia konektorov.
V prípade automatizovanej výroby by sa tesnenie malo posúdiť aj z hľadiska kompatibility s vkladacím zariadením, nástrojmi, rýchlosťou montáže a požiadavkami na mazanie. Nadmerná sila pri vkladaní môže poškodiť tesnenie alebo drôt, zatiaľ čo nedostatočné stlačenie môže znížiť ochranu životného prostredia.
Aké problémy môže spôsobiť zle zvolené tesnenie?
Mnoho problémov s tesnením konektora pochádza skôr z nesúladu medzi tesnením a skutočnou aplikáciou než z koncepcie samotného tesniaceho systému.
| Potenciálny problém | Možná príčina | Odporúčaná prevencia |
|---|---|---|
| Vniknutie vody alebo vlhkosti | Nesprávne rozmery alebo nedostatočná kompresia | Skontrolujte rozmery drôtu a dutiny |
| Roztrhnutie tesnenia | Nadmerná sila pri vkladaní alebo ostré hrany | Skontrolujte montážne nástroje a geometriu komponentov |
| Pohyb drôtu | Slabá retencia alebo nevhodná tesniaca štruktúra | Skontrolujte kompatibilitu konektora a tesnenia |
| Stvrdnutie alebo praskanie | Materiál nevhodný do prevádzkového prostredia | Vyberte kompatibilnú zmes gumy |
| Nadmerná montážna sila | Nesprávna veľkosť tesnenia alebo nadmerné rušenie | Optimalizujte rozmery a tvrdosť |
| Predčasná deformácia tesnenia | Dlhodobé vystavenie kompresii alebo teplote | Vyhodnoťte kompresné správanie a prevádzkové podmienky |
Tieto problémy ukazujú, prečo by sa rozhodnutia o nákupe mali zakladať skôr na úplných technických špecifikáciách ako na samotnej cene alebo vzhľade.
Ako zákazková výroba zlepšuje tesnenie konektorov?
Štandardné tesniace komponenty sú praktické, keď rozmery konektora a drôtu už zodpovedajú zavedenému dizajnu. Mnohé OEM a priemyselné projekty však vyžadujú prispôsobenú geometriu kvôli špeciálnym dutinám konektorov, neobvyklým priemerom drôtov, obmedzenému inštalačnému priestoru alebo náročným podmienkam prostredia.
Zákazková výroba umožňuje vyvinúť tesniaci profil, rozmery, materiál, tvrdosť, farbu a výrobný proces podľa aplikácie zákazníka.
Napríklad prispôsobený projekt 12-kolíkového tesnenia drôtu môže vyžadovať:
- Prispôsobené vnútorné priemery pre rôzne špecifikácie drôtov
- Špeciálna vonkajšia geometria pre patentovaný kryt konektora
- Rôzne vzory tesniacich chlopní
- Špecifická tvrdosť gumy
- Prispôsobené farby na identifikáciu obvodu
- Výber materiálu na základe teploty alebo chemickej expozície
- Nástroje vyvinuté z výkresov, vzoriek alebo 3D údajov
- Dôsledná kontrola rozmerov pre veľkoobjemovú výrobu
Zhejiang Guoming Rubber Technology Co., Ltd.možno zvážiť pri získavaní prispôsobených gumových tesniacich komponentov pre aplikácie elektrických konektorov. Pri OEM projektoch môže poskytnutie úplných technických informácií na začiatku vývoja pomôcť znížiť zbytočné cykly odberu vzoriek a zlepšiť komunikáciu medzi dizajnérom konektora, výrobcom tesnenia a montážnym tímom.
Čo by sa mali kupujúci pýtať výrobcu drôtených tesnení?
Pred výberom dodávateľa by nákupné tímy mali vytvoriť jasný technický kontrolný zoznam. To pomáha zabrániť tomu, aby sa komponent, ktorý vyzerá správne, použil v nevhodnej aplikácii.
✓ Aké gumové materiály sú k dispozícii?
✓ Akému rozsahu priemeru drôtu sa môže tesnenie prispôsobiť?
✓ Môže dodávateľ vyrábať podľa výkresov alebo vzoriek?
✓ Môže dodávateľ vyvinúť vlastné nástroje?
✓ Aké rozmerové tolerancie možno zachovať?
✓ Pre aké teploty a podmienky prostredia bol materiál navrhnutý?
✓ Môžu byť vzorky výroby poskytnuté pred hromadnou výrobou?
✓ Aké postupy kontroly kvality sú k dispozícii?
✓ Môže dodávateľ podporovať veľkoobjemovú OEM výrobu?
✓ Môže dodávateľ zabezpečiť konzistentnú kvalitu jednotlivých šarží?
Pri priemyselných a automobilových programoch by kupujúci mali zvážiť aj konzistentnosť výroby, sledovateľnosť, technickú komunikáciu, riadenie nástrojov, balenie, schopnosť dodávok a dlhodobú stabilitu dodávok.
Spoľahlivý dodávateľský vzťah by mal presahovať rámec prvej vzorky. Dlhodobý výkon konektora závisí od zachovania stabilných vlastností materiálu, rozmerovej presnosti a výrobných kontrol v rámci viacerých šarží.
Často kladené otázky
Aký je hlavný účel 12-kolíkového drôtového tesnenia pre elektrický konektor?
Jeho primárnym účelom je utesniť vstupné body vodičov v 12-polohovom elektrickom konektore a znížiť prenikanie vody, prachu a iných environmentálnych kontaminantov do systému konektorov.
Je silikónová guma vhodná pre 12-kolíkové tesnenie?
Silikónová guma môže byť vhodná pre mnohé aplikácie tesnenia elektrických konektorov vďaka svojej flexibilite a teplotnému výkonu. Konečný výber materiálu by však mal byť založený na skutočných teplotných, chemických, mechanických a environmentálnych požiadavkách.
Robí 12-kolíkové tesnenie celý konektor vodotesným?
Nie sám od seba. Ochrana životného prostredia závisí od kompletnej zostavy konektora vrátane krytu, svoriek, tesnení vodičov, spojovacích plôch, zástrčiek, uzamykacích prvkov a kvality zostavy.
Dá sa 12-kolíkové tesnenie drôtu prispôsobiť?
áno. V závislosti od výrobcu a aplikácie môžu byť rozmery, tesniace profily, materiál, tvrdosť, farba a ďalšie charakteristiky prispôsobené podľa technických požiadaviek.
Ako si vyberiem správnu veľkosť tesnenia drôtu?
Začnite so skutočným vonkajším priemerom drôtu a rozmermi dutiny konektora. Tesnenie by malo poskytovať primeranú kompresiu bez vytvárania nadmernej vkladacej sily alebo poškodenia plášťa drôtu.
Môžu byť drôtené tesnenia použité v automobilových aplikáciách?
áno. Drôtené tesnenia sú široko používané ako súčasť utesnených automobilových konektorov a systémov káblových zväzkov. Vhodný materiál a dizajn závisia od umiestnenia vozidla a podmienok prostredia.
Prečo je tvrdosť gumy dôležitá?
Tvrdosť ovplyvňuje pružnosť, kompresiu, silu vkladania, tesniaci kontakt a dlhodobé deformačné správanie. Príslušná tvrdosť by sa mala určiť spolu s dizajnom konektora a rozmermi drôtu.
Aké informácie by som mal poskytnúť pre vlastnú cenovú ponuku tesnenia drôtu?
Užitočné informácie zahŕňajú výkresy, vzorky, rozmery dutiny konektora, priemer drôtu, požiadavky na materiál, prevádzkovú teplotu, podmienky prostredia, očakávané množstvo, aplikáciu a akékoľvek požadované špecifikácie testovania alebo kvality.
Záverečné úvahy
A 12-kolíkové tesnenie drôtu pre elektrický konektorje malý komponent s dôležitou úlohou v spoľahlivosti viacokruhového elektrického spojenia. Jeho účinnosť závisí od interakcie medzi materiálom, geometriou, veľkosťou drôtu, dutinou konektora, kompresiou, procesom montáže a podmienkami prostredia.
Pre inžinierske tímy je najdôležitejším krokom definovanie kompletného prevádzkového prostredia pred výberom tesniaceho materiálu a rozmerov. V prípade nákupných tímov by sa okrem jednotkovej ceny mali zvážiť aj možnosti dodávateľa, konzistentnosť výroby, podpora prispôsobenia a kontrola kvality.
Keď štandardný komponent nemôže spĺňať požiadavky, drôtené tesnenie navrhnuté OEM môže poskytnúť presnejšie prispôsobenie systému konektorov. Práca priamo z technických výkresov, vzoriek alebo rozmerových špecifikácií môže tiež pomôcť výrobcom vyvinúť tesniace riešenie, ktoré je lepšie zosúladené s konečnou aplikáciou.
